产品详情

产品简介：

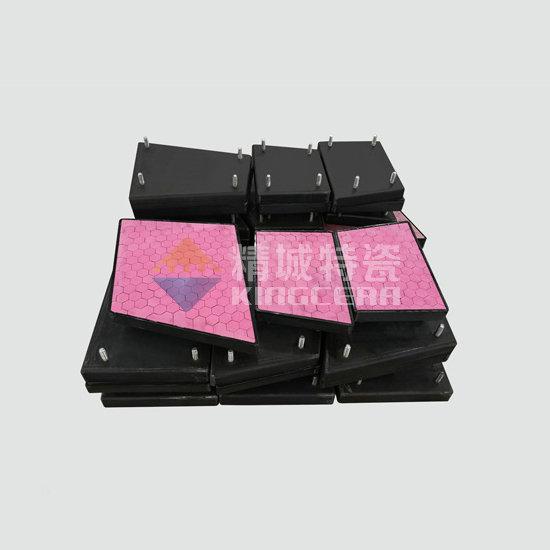

三合一陶瓷衬板(即陶瓷+橡胶+钢板)，是采用热硫化工艺，将增韧陶瓷片硫化在装有特种橡胶的钢板槽内，钢板槽带有沉头螺栓。此衬板为定制型产品，可根据磨损工况选择各种厚度、各种形状的复合材料制作衬板，形成坚固的耐磨层。此产品的工作温度为-50℃—100℃。

三合一陶瓷衬板中每种材料的属性相互补充，形成了卓越的耐磨和耐冲击面板，因此具有不可思议的耐磨和抗冲击性能。可用于砂石、采矿等重磨损行业和其他高冲击区域。

产品构造：

三合一耐磨陶瓷衬板是由陶瓷、橡胶和钢板三部分组成。

其中，陶瓷层主要是氧化铝或氧化锆陶瓷。精城特瓷作为专业的陶瓷衬板生产厂家，拥有近30年的研发生产经验。精城采用国外进口优质粉体，经过高温煅烧而成特种刚玉陶瓷，其硬度可达HRA88以上；同时根据不同的使用工况，调整其生产配方和工艺，使得陶瓷在拥有高硬度、高耐磨的基础上还具有一定的抗冲击能力或其他特性。

橡胶层采用弹性优良的天然橡胶，通过特殊的热硫化工艺，在合适的压力、温度和时间下，将陶瓷与橡胶复合到钢板槽内，橡胶层能够极大程度上吸收来自物料的冲击力。

衬板的底部是一层5mm-7mm厚的钢板槽，并配有沉头螺栓，可以通过螺母或焊接方式固定到设备上，方便安装与更换。

陶瓷橡胶复合钢板属于定制产品，可以根据客户的工况和需求设计出不同形状、厚度、规格的三合一衬板。

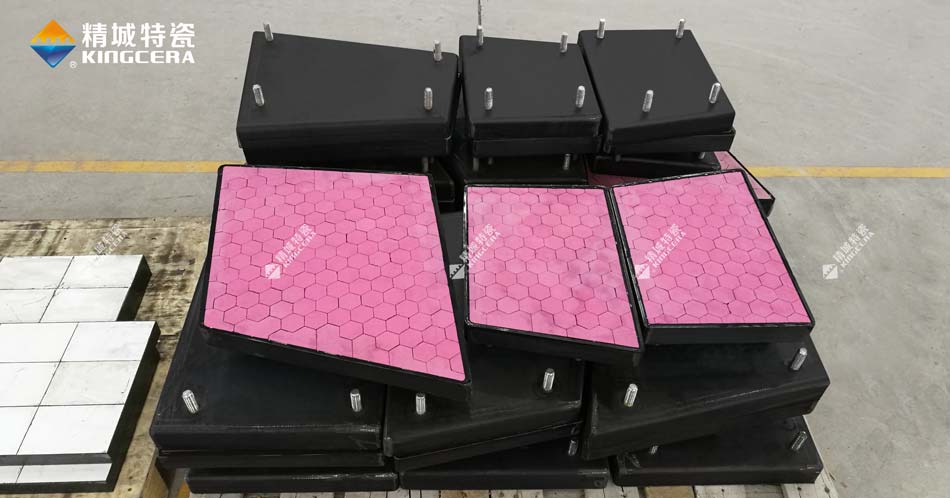

超耐磨三合一陶瓷衬板

三合一陶瓷衬板的安装方法：

1、精城的三合一陶瓷衬板提供双头螺栓固定和可焊接安装方式，固定牢靠，陶瓷片不脱落，螺栓还配备专用的陶瓷帽，防止螺栓磨损。

2、三合一耐磨陶瓷衬板采用模块化生产与装配，拆卸与更换简单；检修时仅需对重磨损或大块物料冲击部位进行部分更换，从而节省大量人工和成本。

三合一陶瓷复合衬板的特点：

1、超耐磨：氧化铝刚玉陶瓷，硬度达到HRA88以上，耐磨能力出色；

2、抗冲击：增韧陶瓷配方确保陶瓷不易破碎，还可以设计独特的球面瓷来抵抗大块物料冲击；复合的橡胶层进一步增强了衬板的抗冲击能力；

3、耐酸碱：陶瓷的主要成分为α氧化铝，化学性能稳定，耐酸碱能力强；

4、防脱落：陶瓷橡胶钢板一体硫化，热硫化工艺使得其结合非常牢固，每块陶瓷都有穿透式螺栓穿过底部钢板，焊接牢固，双重保险；

5、安装和更换方便：提供整块衬板，模块化安装，方便更换与安装，可以只在某些重磨损强冲击区域使用，节省成本，节省人力物力；

6、减少维护：超强的耐磨性使检修频次大大降低，节约成本和人工。

7、支持定制：瓷块或衬板的形状、大小、厚度可以根据您的特定工况或用途进行定做。

三合一陶瓷衬板什么设备用？

用于常温环境下大块物料输送、磨损严重冲击力强的设备上作防磨内衬，比如砂石、采矿、火电、钢铁、煤炭、矿山、化工、水泥等行业。重点设备如矿槽衬板、落煤管衬板、卸船机料斗衬板、溜槽衬板等。

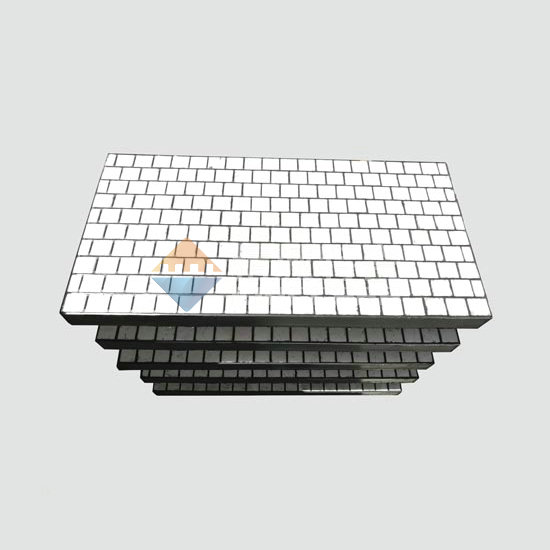

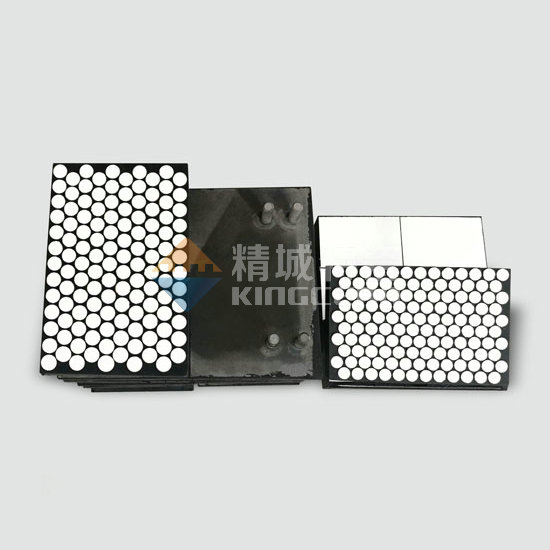

陶瓷橡胶复合钢板

陶瓷指标参数：

参数	指标范围
陶瓷密度	3.5~5 g/cm³
洛氏硬度HRA	≥88
维氏硬度Hv10	≥1000
抗弯强度	300~450 Mpa
抗压强度	1200~2500 Mpa
磨损体积	≤0.03 cm³
断裂韧性KIC	≥3.2 Mpa/m²
粘合剂耐温	≤ 750 ℃
耐酸碱性能	PH 3~12

橡胶技术参数：

参数	指标范围
成分	天然橡胶
邵氏硬度	60±5 HA
扯断伸长率	≥ 300%
扯断永久变形	≤ 24%
拉伸强度	≥ 15Mpa
陶瓷橡胶结合强度	≥ 4Mpa

三合一陶瓷衬板规格参数：

参数	指标范围
产品尺寸(mm)	150300、200300、300300、500500、450300、530450等
陶瓷尺寸	大小范围：1010mm到150100mm
橡胶厚度	2mm-15mm
钢板厚度	3mm-10mm
抗压强度	1200~2500 Mpa
衬板形状	支持异型衬板，尺寸形状支持定制
其他	可选钢板+橡胶+陶瓷或者橡胶+陶瓷
